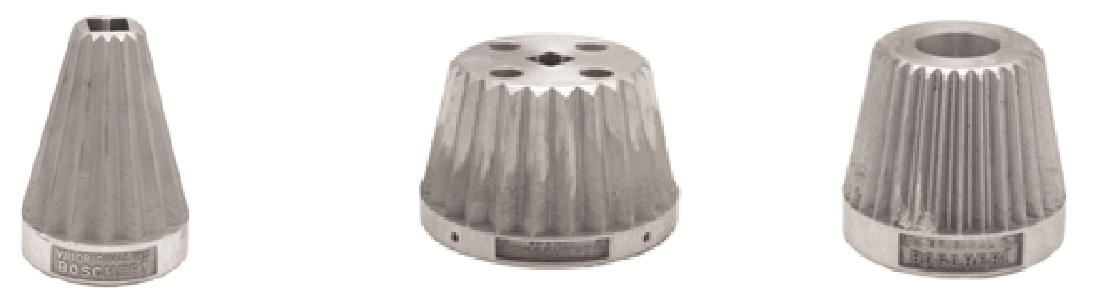

CONUSSEN | WINDING CONES



Onze kwalitatief goede aluminium span conussen zijn geschikt voor ronde of vierkante expansie assen of draag assen. De span conussen zijn voorzien van een gripprofiel en inzetbaar bij vrijwel elke toepassing op het gebied van oprollen of afrollen.

De spanconussen zijn opgesplitst in 2 productgroepen, modellen I t/m VII en VIII t/m XIII

SPANCONUSSEN | OVERZICHT


MODEL

Koker dia

Binnen dia

Binnen vierkant

(L1) Totaallengte


CONE I 80-95 30-50 30/40 145
CONE II 70-80 30-50 30/40 95
CONE III 70-80 30-50 30/40 145
CONE IVA 55-120 30-35 30 95
CONE IVB 70-120 >35-50 40 83
CONE V 50/70 30-40 30 145
CONE VI 145-160 30-80 30/40/50 150
CONE VII 125-150 30-60 30/40/50 145


MODEL

Koker dia

Binnen dia

Binnen vierkant

(L1) Totaallengte


CONE VIIIA 60-120 30-40 30 185
CONE VIIIB 68-120 >40-50 40 168
CONE IX 120-180 30-70 40/50 185
CONE X 225-280 30-80 40/50 185
CONE XI 275-330 40-100 40/50 185
CONE XII 75-180 30-50 30/40 155
CONE XIII 165-215 30-60 30/40 185

U kunt hier het datasheet downloaden DATASHEET

Opmerkingen en aanbevelingen


- Bestelreferentie #MF-BOC-2015X-Y (X=modelnummer, Y=binnen diameter of vierkantmaat)
- Binnen vierkant vertegenwordigd een meerprijs t.o.v de ronde opname boringen.
