REMMEN | BOSCHERT BRAKES



U ziet hieronder de beschikbaarheids tabel voor remmen t.b.v veiligheidlagers.

BROWSER TIP: Klik op de rode links voor meer productinformatie en documentatie of zie verder op de pagina.

BRAKES | C/VT KLAPLAGERS ADDITIONELE REMMEN

LAGERS

ESB

DSB

M500

M1500

M3000

Max. Nm. Max. Nm. Max. Nm. Max. Nm. Max. Nm.
C/VT 14-20 30/30 n/a n/a n/a n/a
C/VT 19-25 40/29 n/a n/a n/a n/a
C/VT 22-30 40/29 n/a 50/36 80/58 120/87
C/VT 30-40 40/29 200/140 50/36 80/58 120/87
C/VT 40-50 50/36 200/140 50/36 80/58 120/87
C/VT 50-80 n/a 200/140 50/36 80/58 120/87

- The ESB and DSB second values show max. Nm. with membrane cylinder
- The M500/1500/3000 values show max. Nm. per calliper.

BRAKES | SLC SCHUIFLAGERS ADDITIONELE REMMEN

SCHUIFLAGERS

ESB

DSB

M500

M1500

M3000

Max. Nm. Max. Nm. Max. Nm. Max. Nm. Max. Nm.
22-30 40/29 n/a 50/36 80/58 120/87
30-40 40/29 200/140 50/36 80/58 120/87
40-50 50/36 200/140 50/36 80/58 120/87

- De ESB en DSB 2e waarde is de Max. Nm. met membrane cilinder
- De M500/1500/3000 waardes staan voor Max. Nm. per remklauw.

BRAKES | PNEUMATISCHE KLAPLAGERS ADDITIONELE REMMEN

PNEUMATISCHE KLAPLAGERS

ESB

DSB

M500

M1500

M3000

Max. Nm. Max. Nm. Max. Nm. Max. Nm. Max. Nm.
P40 40/29 200/140 50/36 80/58 120/87
P50 50/36 200/140 50/36 80/58 120/87


BRAKES | AUTOMAAT KLAPLAGERS ADDITIONELE REMMEN

AUTOMAAT KLAPLAGERS

ESB

DSB

M500

M1500

M3000

Max. Nm. Max. Nm. Max. Nm. Max. Nm. Max. Nm.
A40 40/29 200/140 50/36 80/58 120/87
A50 50/36 200/140 50/36 80/58 120/87
A80 n/a 200/140 50/36 80/58 120/87

- De ESB en DSB 2e waarde is de Max. Nm. met membrane cilinder
- De M500/1500/3000 waardes staan voor Max. Nm. per remklauw.


Opmerkingen en aanbevelingen


! Alle remsystemen hebben een specifiek astap ontwerp. Als voorbeeld: Een DSB rem past niet op een ESB type veiligheidlager

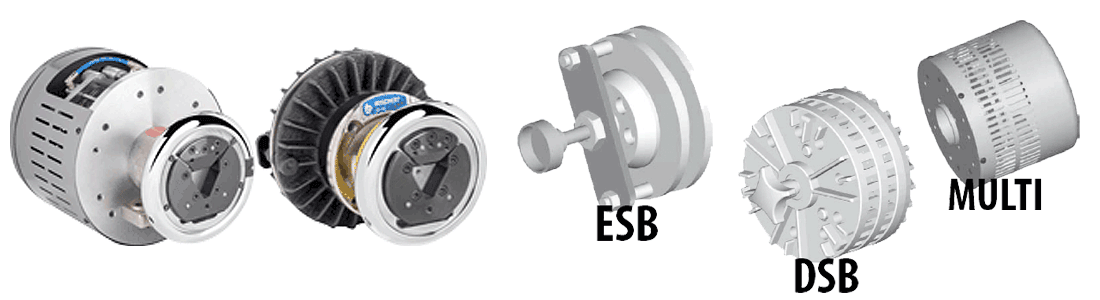

ESB BRAKES | BASIS INFORMATIE


- Max. Remkracht 50 Nm.
- Geschikt voor alle veiligheidlagers behalve lagers serie A80.
- Leverbaar als enkelvoudigde schijf handmatig, pneumatisch of membrane cilinder type I.

DATASHEET ESBm 14-20 (mini) BRAKES

DATASHEET ESB BRAKES


DSB BRAKES | BASIS INFORMATIE


- Max. Remkracht 440 Nm.
- Geschikt voor alle veiligheidlagers behalve lagers kleiner dan de 30-40 serie.
- Leverbaar als dubbel schijf handmatig, pneumatisch of vv membrane cilinder type I and II.

DATASHEET DSB BRAKES


MULTI BRAKES | BASIS INFORMATIE


- Max. Remkracht 300 Nm. t/m 1200 Nm.
- Geschikt voor alle veiligheidlagers behalve lagers kleiner dan de 22-30 serie.
- Leverbaar als M500 (max. 6 remklauwen), M1500 (max. 8 remklauwen), M3000 (Max. 10 remklauwen).

DATASHEET MULTI MODULAR BRAKES
